30с941нж

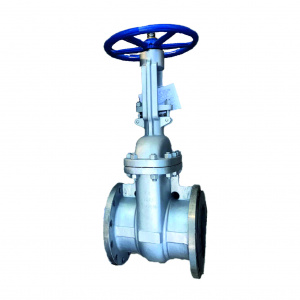

Задвижка 30с941нж Ду400 Ру16 стальная клиновая
  • Задвижки 30с941нж используются в качестве запорных устройств на трубопроводах, транспортирующих воду, газообразные вещества, нефтепродукты.
  • Изготавливаются в литом корпусе.
  • Срок службы не менее 10 лет.
от 61 000,00 Р
Номинальный диаметр DN:
Производитель:
Газгидроснаб
РАССЧИТАТЬ СТОИМОСТЬ
Поделиться:

Технические характеристики

Наименование: 30с941нж
Производитель: Газгидроснаб
Номинальный диаметр DN: 400
Материал уплотнения: металл-металл
Номинальное давление PN: 16
Класс герметичности по ГОСТ 9544-2015: A;B
Тип присоединения: фланцевый;приварной
Тип подачи рабочей среды: двусторонний
Материал корпуса: ст.20Л;ст.20;ст.09Г2С;коррозионностойкая сталь
Управление: маховик; редуктор; электропривод
Материал запорного органа: ст.20Л;ст.20;ст.09Г2С;коррозионностойкая сталь
Рабочая среда: вода;газ;пар;нефтепродукты

Габаритные размеры

Условное обозначение задвижек стальных клиновых

ЗКXХ.Х.ХХХ.ХХ.
Тип управления
РедукторР
ЭлектроприводЭП
Исполнение по присоединению  к трубопроводу
ФланцевоеФ
ПриварноеП
Номинальный диаметр
DN 400-1200
Номинальное давление
PN  16

30с41нж чертеж

НаименованиеУсловное обозначениеDNPN LМ, кг
30с941нжЗК.Ф(П).ЭП.400.1640016600700
30с941нжЗК.Ф(П).ЭП.500.16500167001115
30с941нжЗК.Ф(П).ЭП.600.1660016
30с941нжЗК.Ф(П).ЭП.700.1670016
30с941нжЗК.Ф(П).ЭП.800.1680016
30с941нжЗК.Ф(П).ЭП.1000.1610001612005750
30с941нжЗК.Ф(П).ЭП.1200.1612001614007090
30с541нжЗК.Ф(П).Р.400.1640016
30с541нжЗК.Ф(П).Р.500.1650016
30с541нжЗК.Ф(П).Р.600.1660016
30с541нжЗК.Ф(П).Р.700.1670016
30с541нжЗК.Ф(П).Р.800.1680016
30с541нжЗК.Ф(П).Р.1000.16100016
30с541нжЗК.Ф(П).Р.1200.16120016

Особенности конструкции

  • Задвижка типа 30с941нж состоит из стального корпуса с уплотнительными кольцами, через который при открытом затворе осуществляется поток рабочей среды; крышки с сальником; узла затвора, непосредственно перекрывающего проходное сечение задвижки и бугельного узла.

  • Открытие и закрытие задвижки происходит вследствие вращения кулачковой втулки бугельного узла от узла управления, установленного непосредственно на задвижке. Вращательное движение кулачковой втулки,через закрепленную в нее резьбовую втулку, преобразуется в поступательное перемещение шпинделя вместе с затвором.

  • Задвижки поставляются со всей необходимой документацией и могут комплектоваться по требованию заказчика (КОФ)ответными фланцами, крепежом, паранитовыми прокладками, редуктором или электроприводом.
